PBR-12X

Art. Nr.: 8260
12-Channel Expander - Extrem kompakte Servo-Verteilung mit elektronischem Schalter und Hochstromversorgung
139.00
inkl. 19% MwSt.

Beschreibung

Daten

Features

Lieferumfang

Downloads

Beschreibung

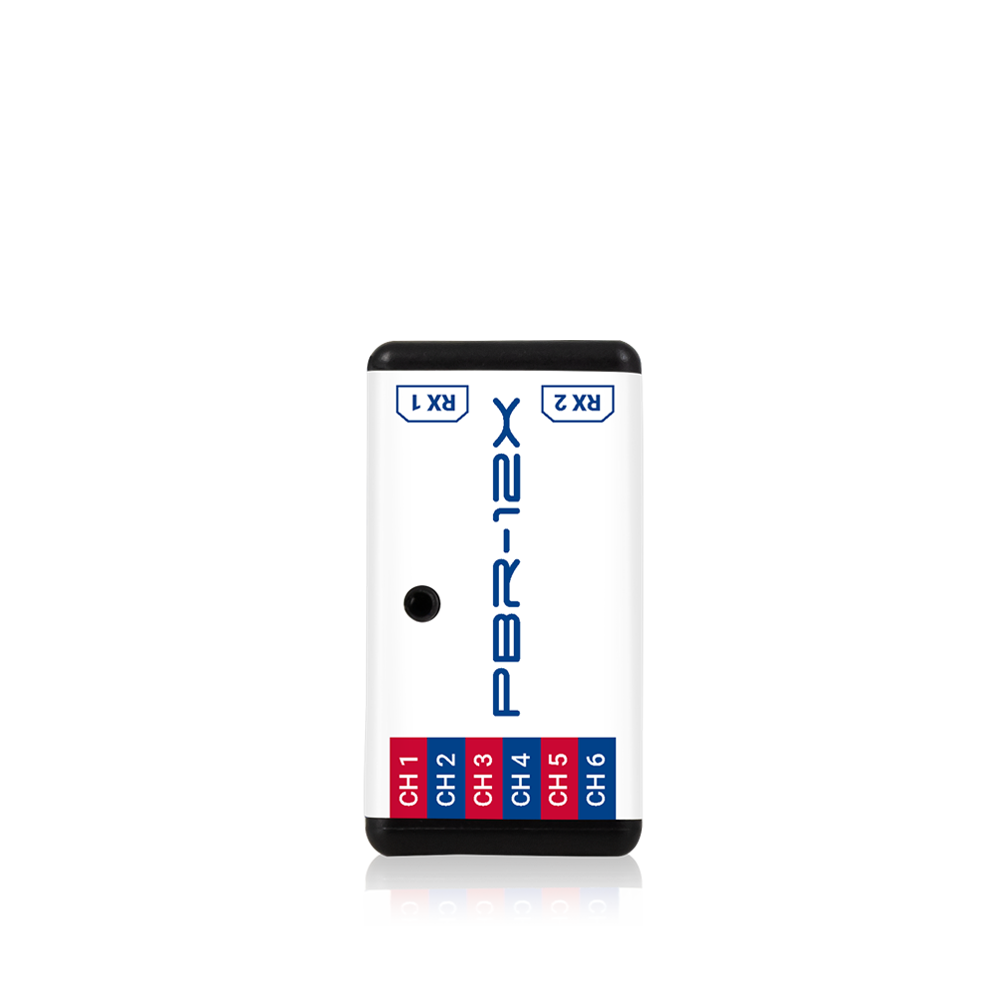

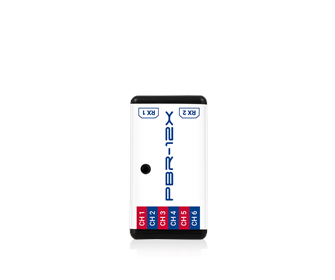

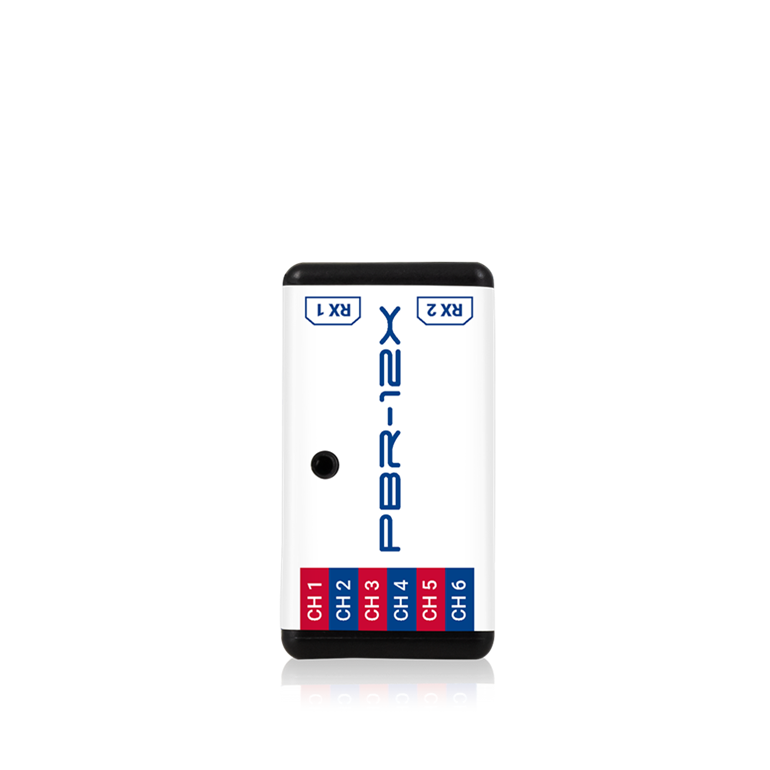

Der PBR-12X kommt überall zum Einsatz, wo viele Kanäle auf engstem Raum benötigt werden. Durch die quadratische Anordnung der Servo-Steckplätze passt der PBR-12X selbst in kleinste Seglerrümpfe, wie zum Beispiel die der F5J- oder F3B-Klasse.

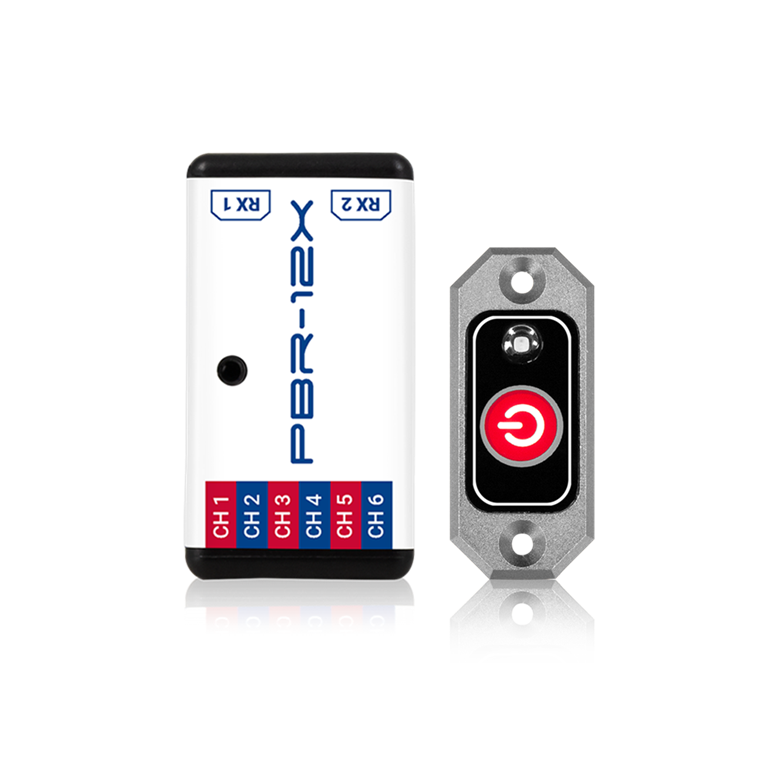

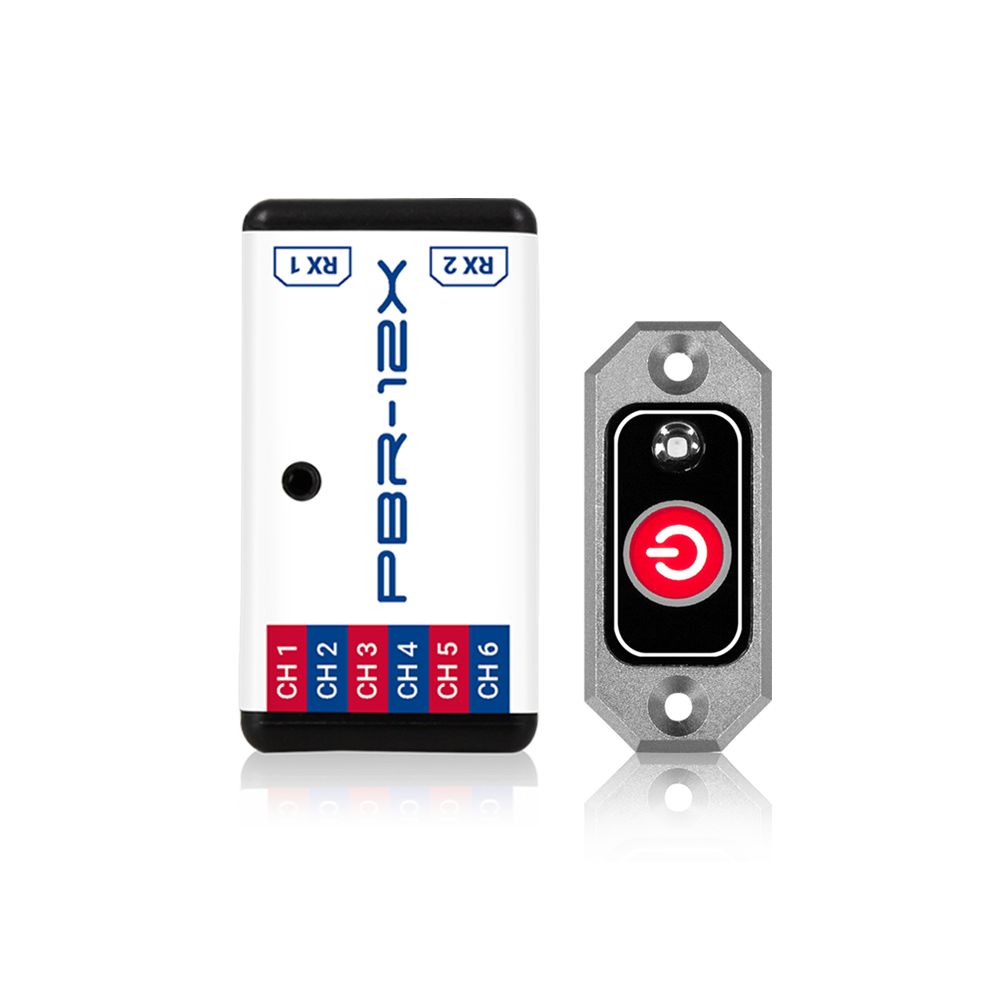

Der eingebaute elektronische Schalter wird mit unserem MicroSwitch bedient. Sollte hierfür kein Platz sein, speichert der PBR-12X den letzten Schaltzustand und kann auch durch einfaches Ein- und Ausstecken des Akkus aktiviert werden.

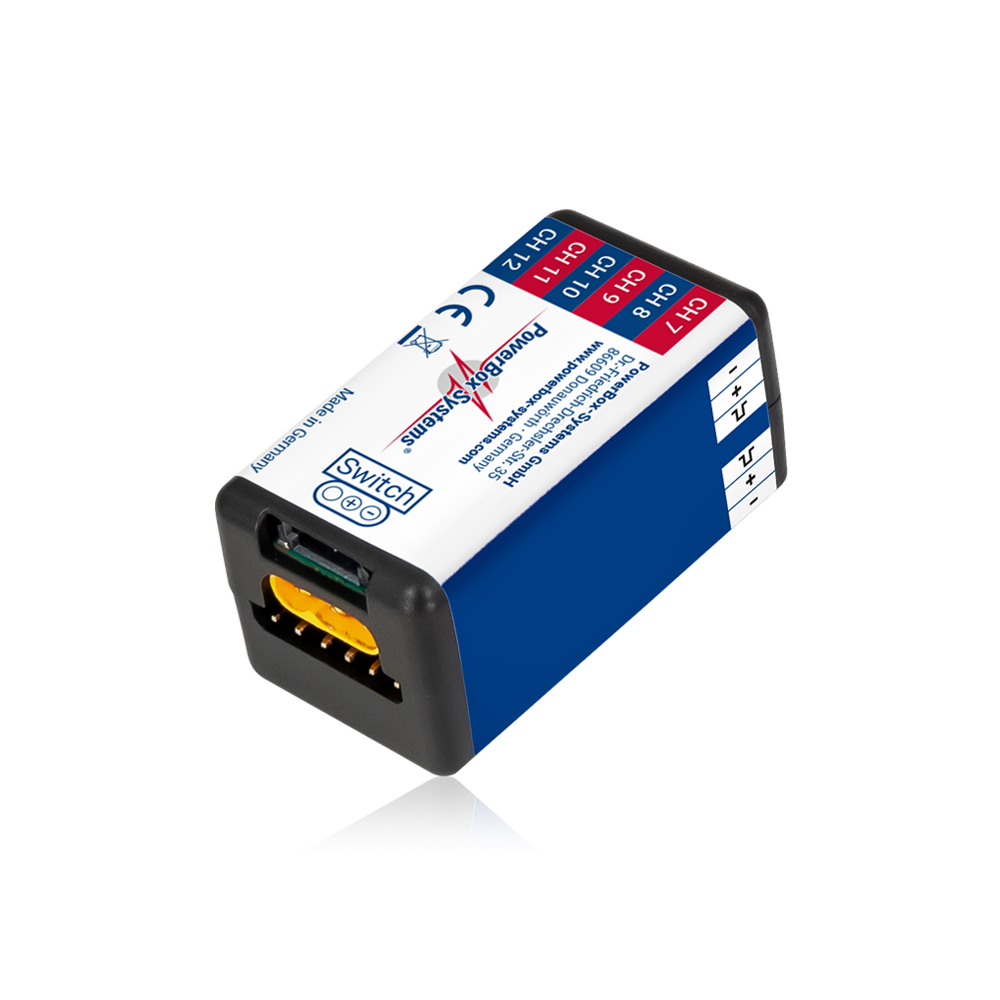

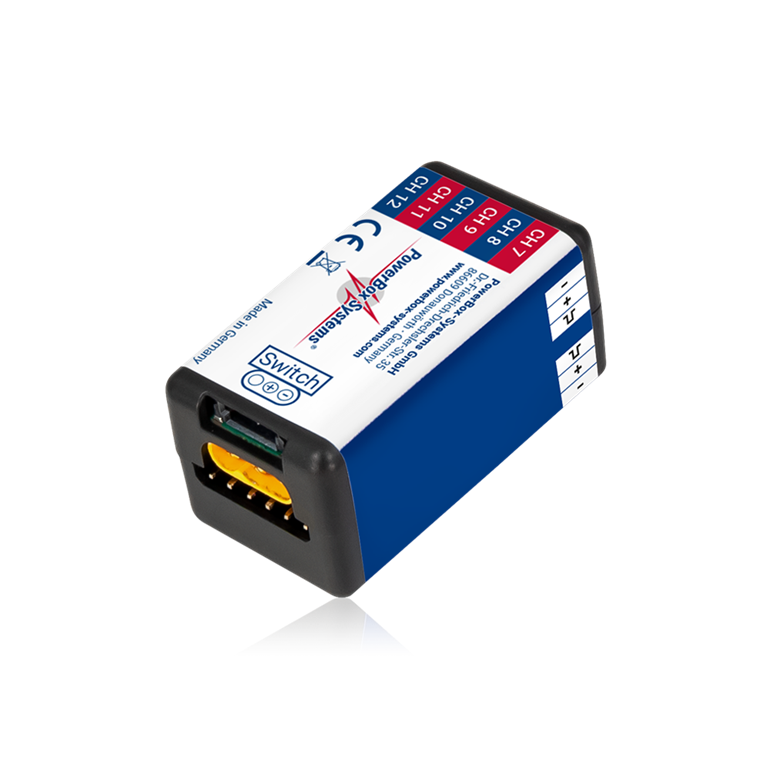

Um den Strombedarf von 12 Servos zuverlässig zu bedienen, wurde ein kompakter Hochstromeingang mit einem MR30 Stecker eingebaut. Ein Adapter von MR30 auf MPX Anschluss liegt bei.

Als Empfangsteil kommen alle Empfänger zur Auswahl, die einen Busausgang haben. Das angeschlossene Bussystem wird automatisch erkannt, sodass außer den Failsafe-Positionen keine Einstellarbeiten notwendig sind. Um ein redundantes Empfangssystem aufzubauen, können zwei Empfänger angeschlossen werden. Der PBR-12X ersetzt mögliche verlorene Datenpakete des ersten Empfängers ohne Verluste mit den Daten des zweiten.
Der Vorteil der Trennung zwischen Empfangsteil und Servo-Ausgabe besteht darin, dass das Empfangsteil an einer optimalen Stelle im Modell untergebracht werden kann. Gerade bei Modellen mit viel Kohlefaser im Bereich der Flächenbefestigung, kann dann der Empfänger zum Beispiel im Seitenleitwerk untergebracht werden.

Für alle aufgelisteten Fernsteuersysteme liefert der PBR-12X Telemetriedaten. Neben der Akkuspannung wird der Strom und die verbrauchte Kapazität ausgegeben - bei den meisten Systemen zusätzlich auch noch die Empfangsdaten wie Lost-Frames oder Holds.

Daten

Betriebsspannung 4,0V - 9,0V
Stromversorgung 2s LiPo/LiIon, 2s LiFePo, 5s NiCd/NiMH
Stromaufnahme Betrieb 25mA
Stromaufnahme Standby 20μA
Strombelastbarkeit Dauer 12A (< 30s: 20A)
Ausgangsspannung ungeregelt
Signal Eingang seriell
Unterstützte Fernsteuersysteme Powerbox P²BUS, Jeti Ex-Bus, Spektrum SRXL2, Futaba S.Bus2
Unterstützte Telemetriesysteme Powerbox P²BUS, Jeti Ex-Bus, Spektrum SRXL2, Futaba S.Bus2
Empfänger Redundanz SRS
Servoausgänge, gesamt 12
Servosignal Auflösung 0,5μs
Abmessungen 22 x 23 x 42 mm
Gewicht 15g
Gewicht Schalter 8 g

Features

+ 12 Kanäle
+ elektronischer Schalter
+ MR30 Hochstromeingang
+ Zwei serielle Eingänge für das Empfangssystem
+ Automatische Erkennung des Fernsteuersystems
+ Telemetrie-Daten für PowerBox P²BUS, Jeti Ex-BUS, Spektrum und Futaba S.BUS2
+ Übertragung von Spannung, Strom, Kapazität, Lost Frames und Holds
+ Einstellbare Servoframerate: 10ms, 12ms, 14ms, 16ms, 18ms
+ Vollständige Bedienbarkeit vom Sender für PowerBox und Jeti
+ Bedienung über BlueCom oder PowerBox-USB für alle Systeme
+ Unterdrückung von Servo-Rückströmen
+ Schaltergehäuse aus gefrästem und eloxiertem Aluminium
+ Platzsparendes Design
+ Extrem leichte Bauweise

Lieferumfang

+ PowerBox PBR-12X
+ MicroSwitch
+ 2x Patchkabel
+ MR30/MPX Adapter
+ Klebepad
+ Bedienungsanleitung
