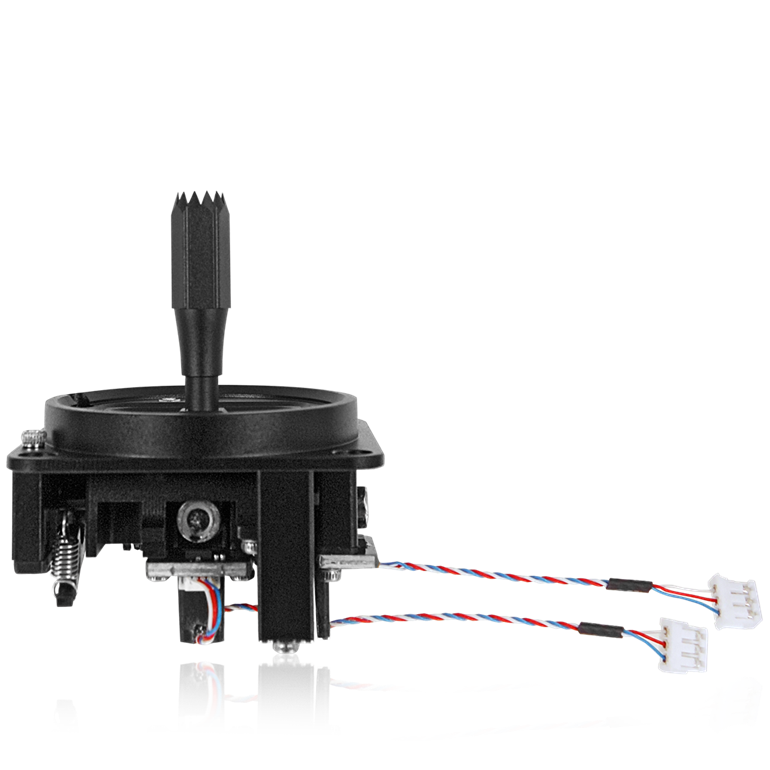

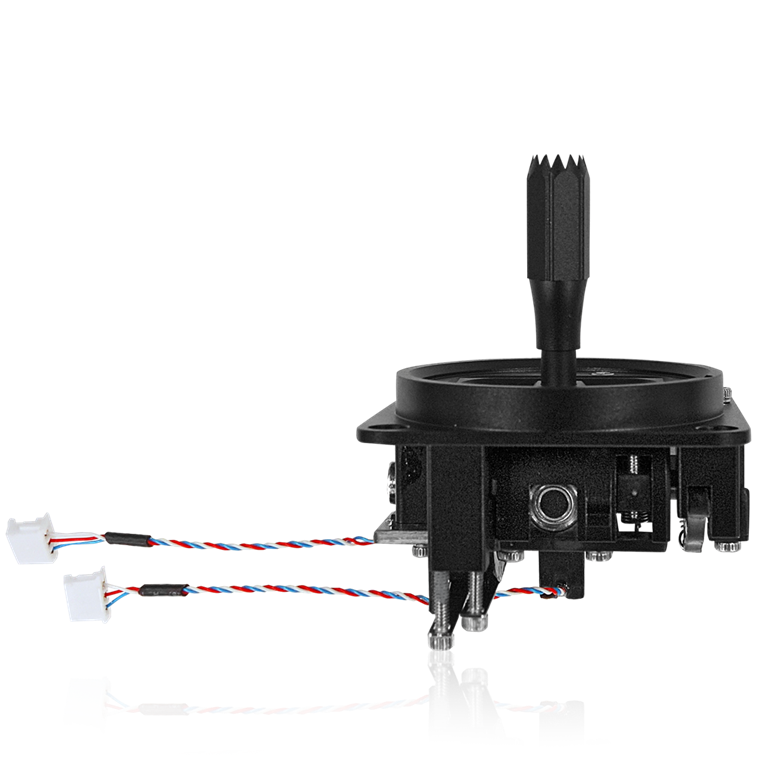

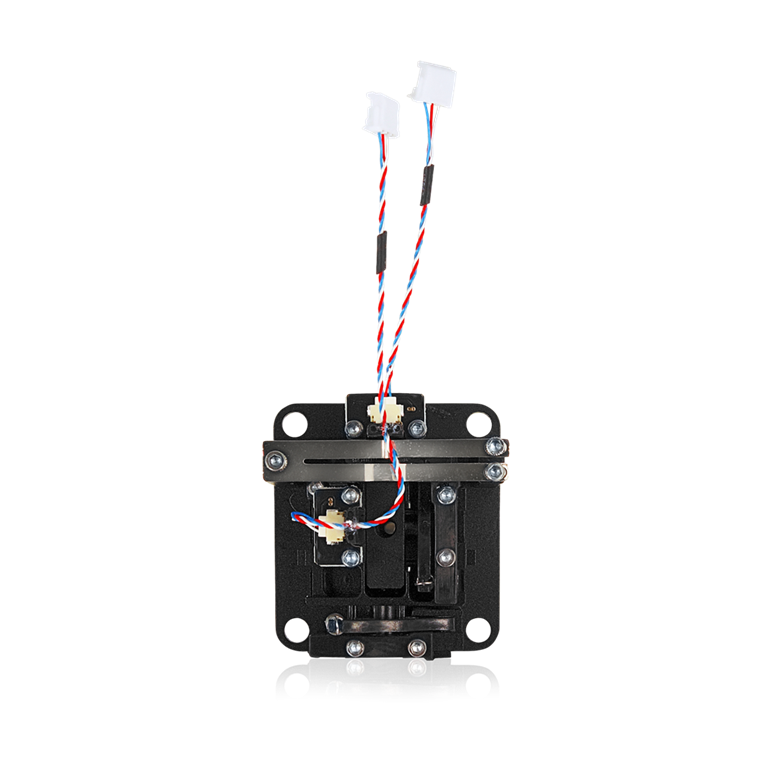

PowerBox Micro Gimbal
Hochpräzises, kompaktes Steuerstick-System
Beschreibung
Daten
Beschreibung

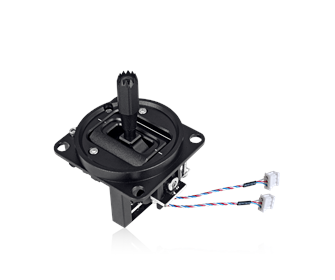

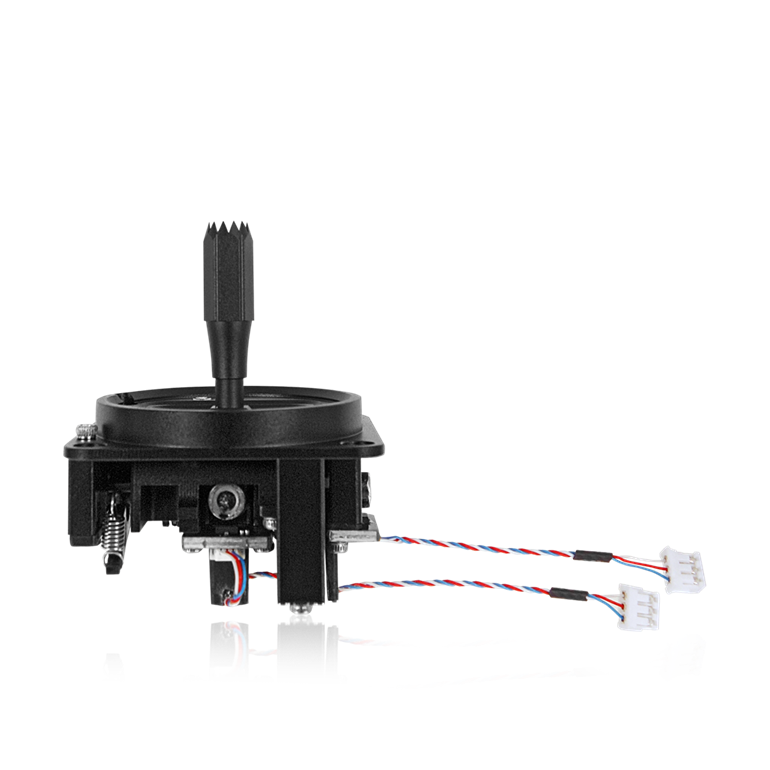

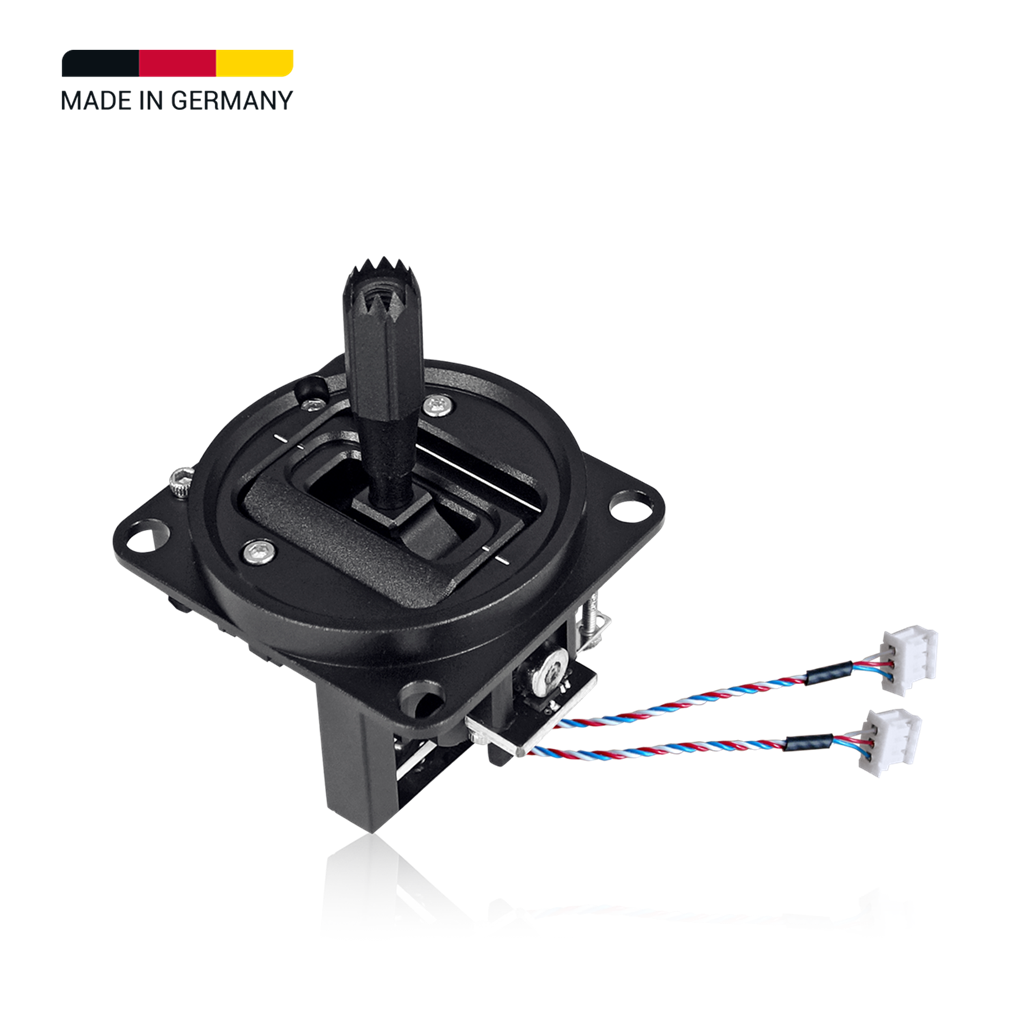

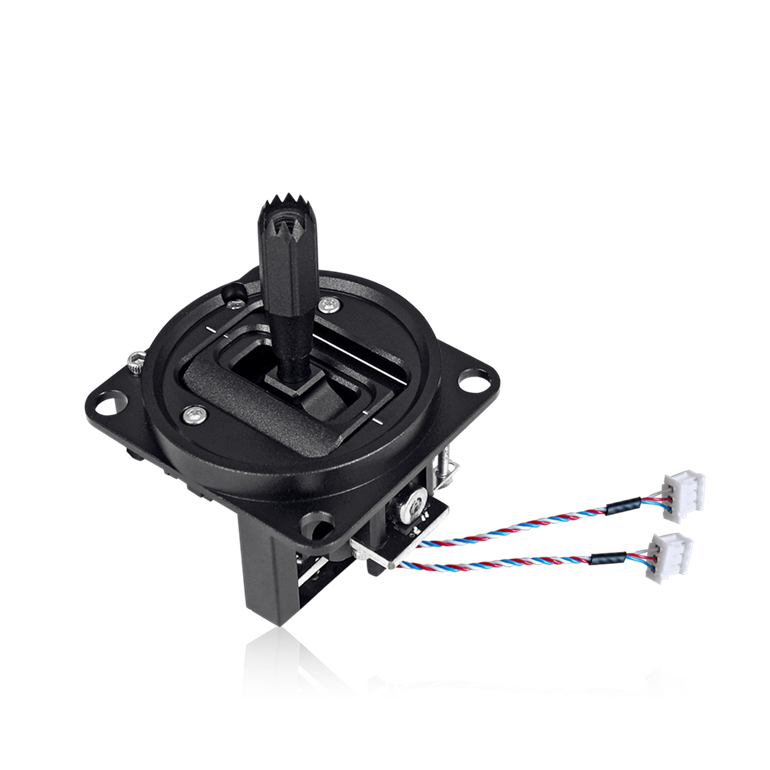

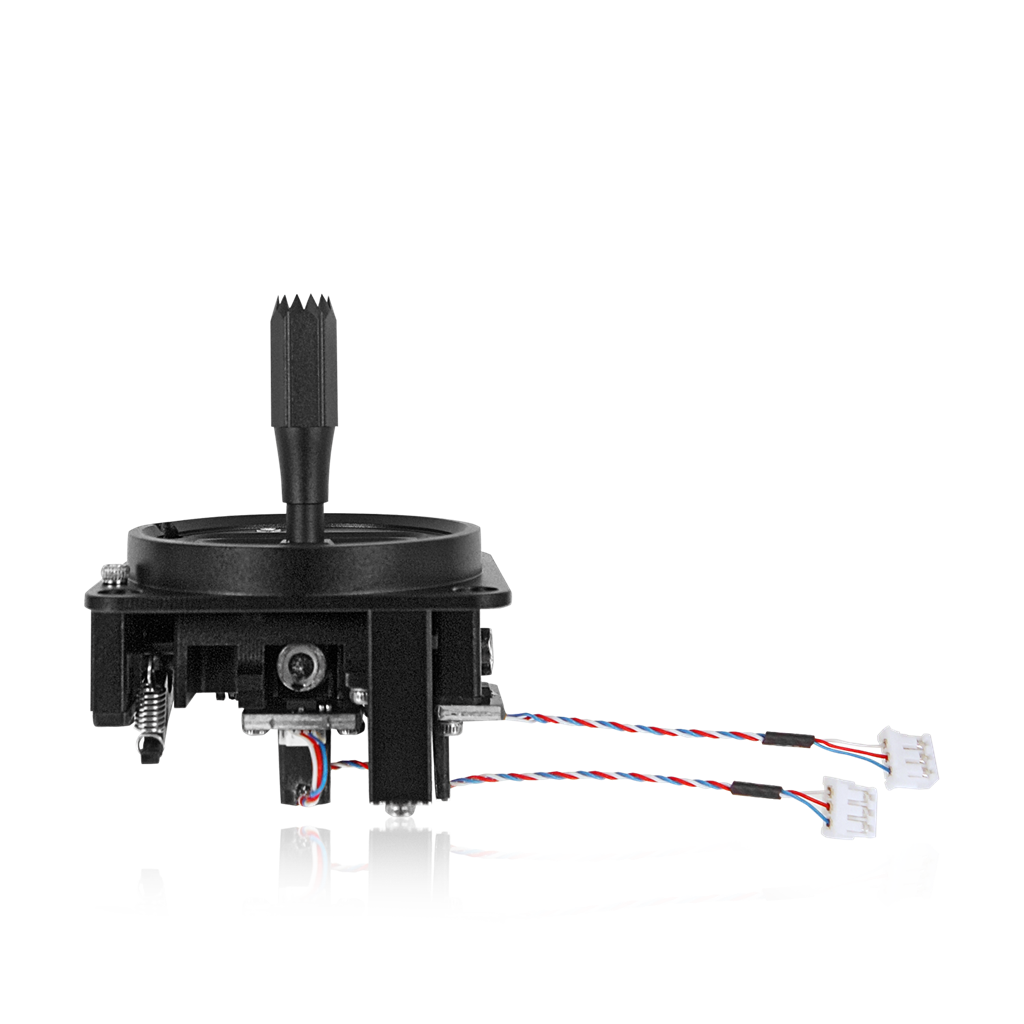

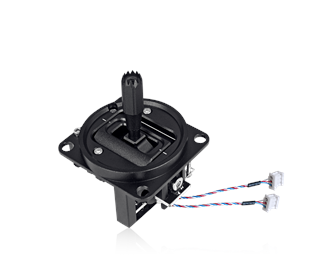

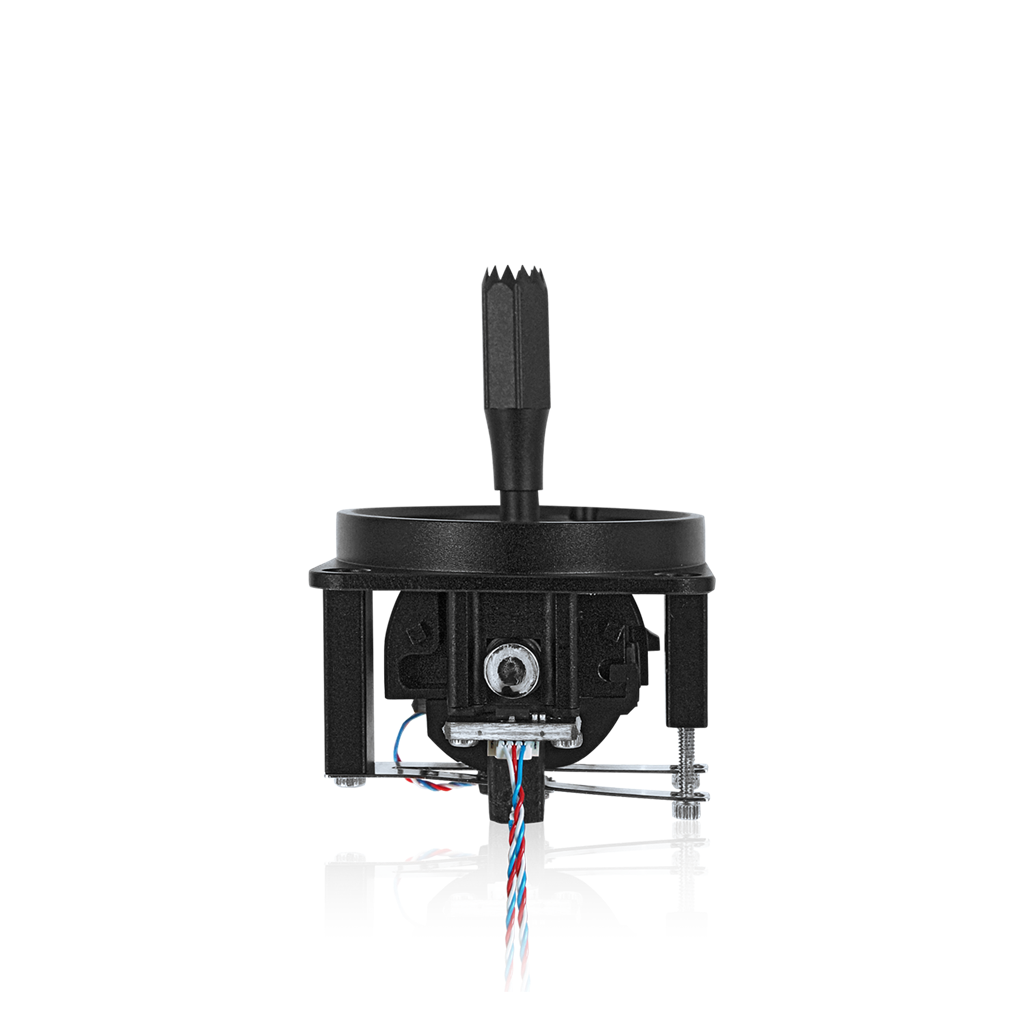

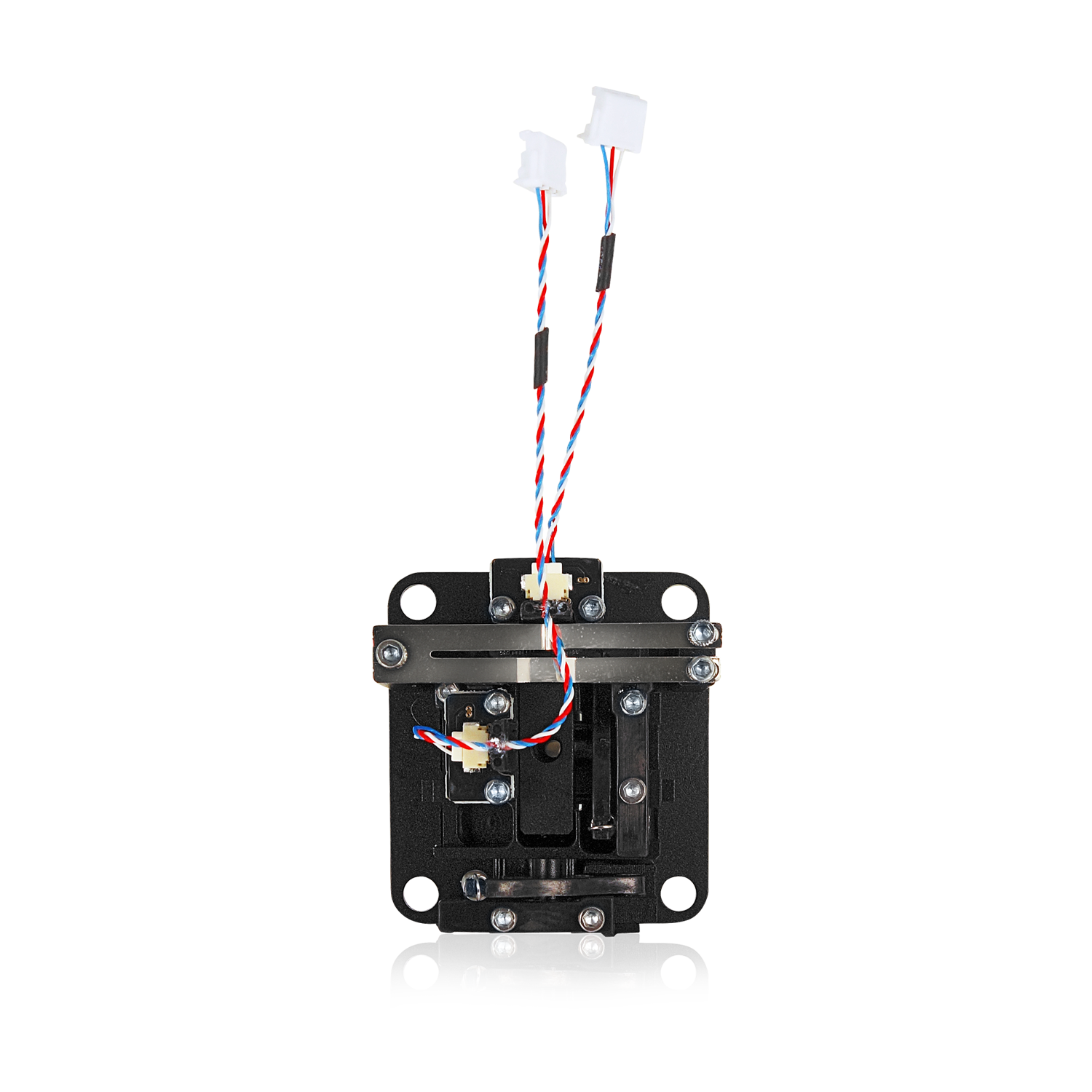

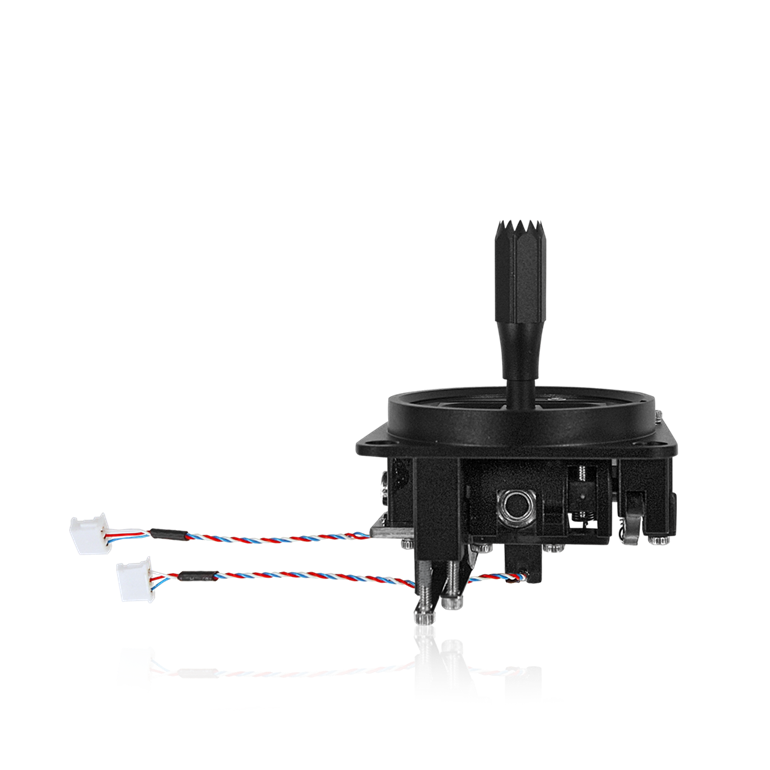

Der PowerBox Micro Gimbal ist ein kompakter, robuster und hochpräziser Steuerstick für industrielle Anwendungen und professionelle Drohnensysteme.
Alle wesentlichen Komponenten werden aus Aluminium präzisionsgefräst. Vier Kugellager sorgen für eine leichtgängige und spielfreie Bewegung. Die Positionserfassung erfolgt verschleißfrei und kontaktlos über Hall-Sensoren, die ein digitales PWM-Signal bereitstellen. Dadurch wird das Signal verlustfrei übertragen; die erreichbare Auflösung wird ausschließlich durch die Taktfrequenz des verwendeten Mikrocontrollers bestimmt. Passende Kalibrierroutinen in C sind auf Anfrage erhältlich.

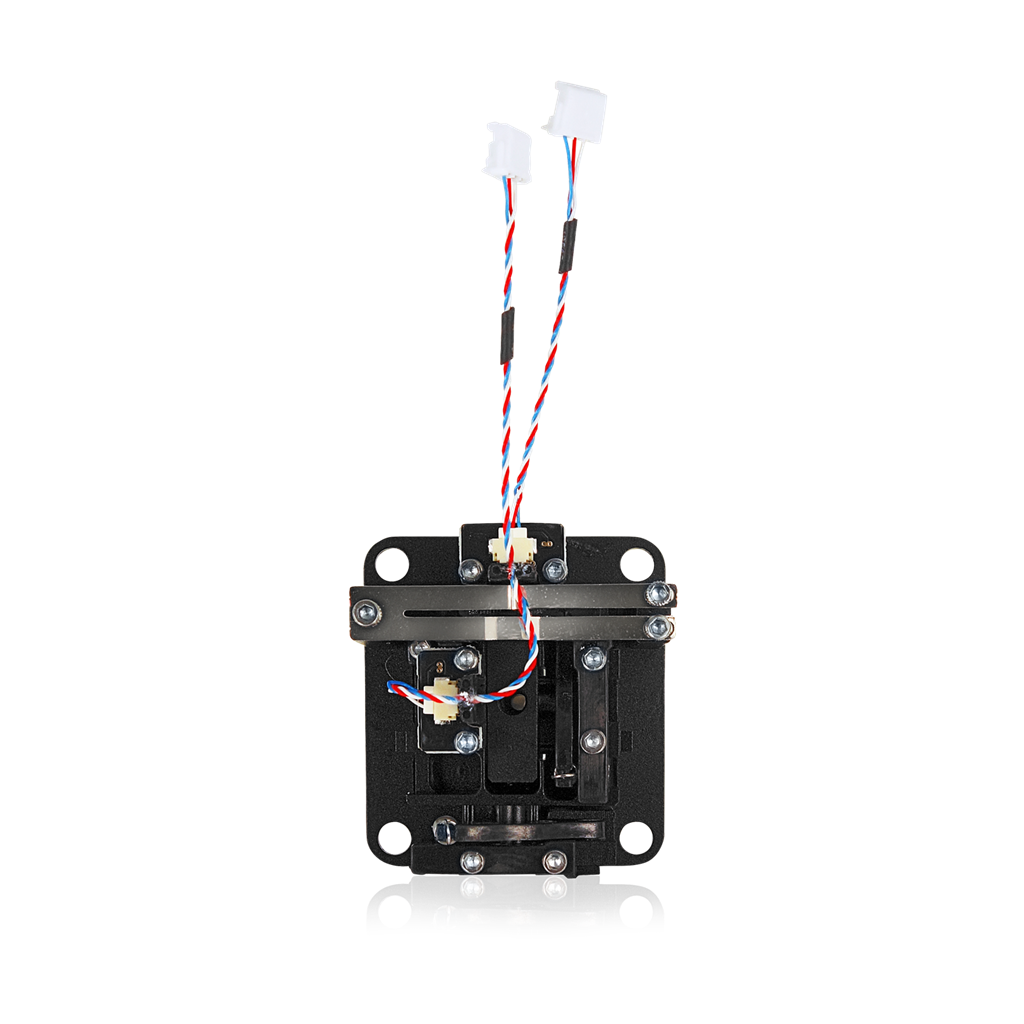

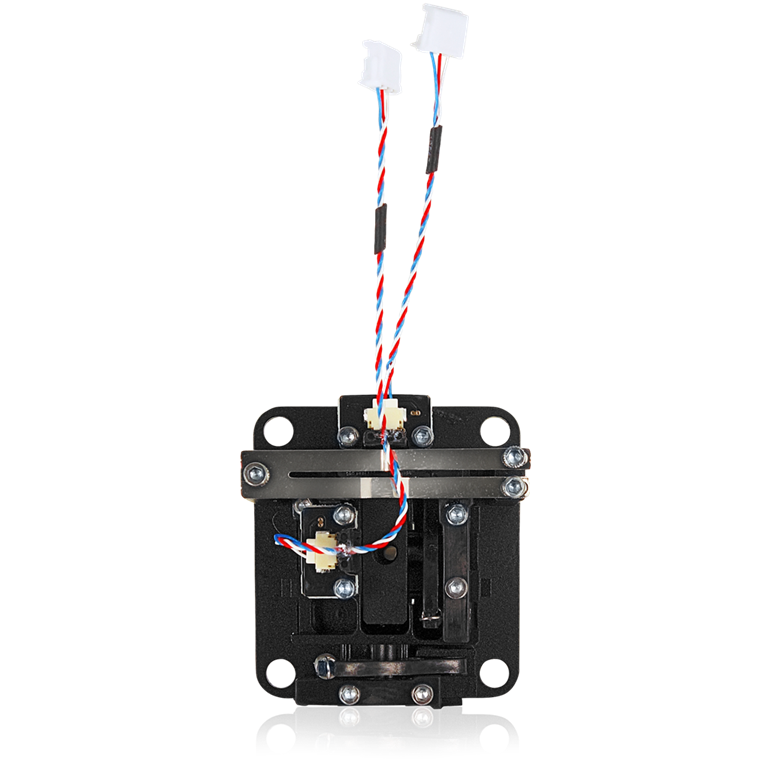

Federstärke, Gleitbremse, Gasratsche und Y-Wegbegrenzung lassen sich über leicht zugängliche Inbusschrauben von der Ober- bzw. Unterseite einstellen. So kann der Gimbal auch im eingebauten Zustand individuell angepasst werden, ohne dass der Sender oder die Controllerbox geöffnet werden muss.
Auch die Länge des Steuersticks lässt sich individuell einstellen.

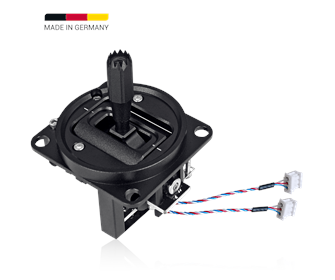

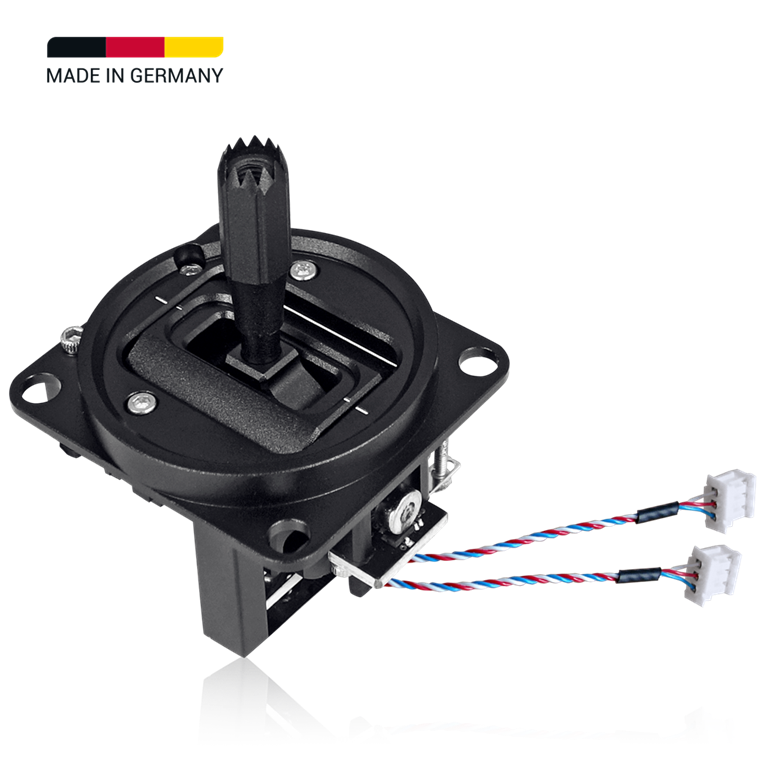

Made in Germany!
Daten
| Betriebsspannung | 3,3V |
| Sensortyp | Hall PWM |
| PWM min. | 40-80µs |
| PWM max. | 420-460µs |
| PWM Center | 240-260µs |
| PWM Frequenz | 2kHz |
| Weg X-Achse | 50° (fest) |
| Weg Y-Achse | 40-50° (einstellbar) |
| Material | Aluminium, schwarz eloxiert |
| Kugellager | 4 |
| Anschluss | JST ZH, 1,5 mm |
| Abmessungen | 41 x 37 x 54 mm (max. Sticklänge) |
| Gewicht | 36 g |
| Temperaturbereich | -40°C bis 125°C |
